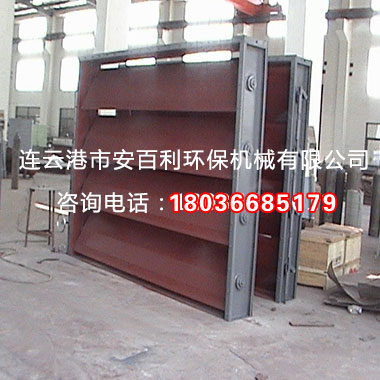

电动挡板门的安装及使用维护注意事项:
1.吊装及运输
1) 挡板门只有通过吊耳吊装,同时应避免挡板门产生弯曲而变形。
2) 对于大外框的挡板门起吊时,应特别注意受力问题,避免外型尺寸产生永久变形,影响设备运行。
3) 在提升挡板门的时候,调整吊绳长度,必须一直注意确保均匀的载荷分配。
4) 不锈钢密封在安装和焊接预组装接头的时候需要特别保护避免受损害。
5) 挡板门的运输和组装一样,在进行单段运输的时候,所有附件(驱动装置、限位开关、联动装置等)均应受到保护避免受到损害。
2.挡板门存放
1) 挡板门必须存放在干燥的水平表面上,即在平整的地面加方木支撑,支撑点在挡板门四周的框架上。支撑间的距离必须适当以避免挡板门偏斜。挡板门与地板之间必须有足够的距离,避免挡板门摆臂等附件的干涉及污染。
2) 挡板门四周应有必要的防护措施,以防止碰撞损坏等。
3) 带有不锈钢部件的挡板门(密封,金属板衬里等)必须保护起来,避免损伤。
3.挡板门的安装
安装过程中保持挡板门处于关闭状态下.为保证旁路挡板门的密封及使用寿命,在关闭状态下,需通加热密封空气。在对挡板门进行安装、调试、维护或检查前,应确保安装、维护人员人身安全,烟道与挡板门叶片相联的区域是危险区域。叶片运转会导致特别严重的损伤,甚至会危及生命,在安装调试维护之前烟气停止在烟道中流动,并确保执行器断电,防止执行器误动作。
挡板门安装
安装前首先检查烟道上的挡板门支架是否安全可靠,尺寸是否满足要求。同时检查烟道接口尺寸与挡板门是否匹配,要求烟道接口断面垂直。
1) 挡板门主体的安装
调整所有的挡板门单元平整,并使其处于关闭状态。
吊装时应保证平稳,避免碰撞。
注意:从地面起吊时要特别注意不可直接拉起。应准备两个起吊设备进行中间抬方式的起吊。渐渐放慢起吊设备二的拉伸速度,使挡板门终处于竖直状态。
与烟道对接,必须确保挡板门支撑稳固、垂直。
尺寸、位置调整到位后,按图进行焊接施工。
2) 辅助部件的安装
挡板门与反法兰首先用螺栓连接,后采用密封焊接。
装配挡板门的辅助设施,如:密封风阀、连杆机构等。
检查挡板门是否有损伤,特别是密封片,如有需修复或更换。
检查油漆的损坏情况,并按要求涂补。
烟道与挡板门连接处的防腐按挡板门安装图进行
|
